Принцип работы

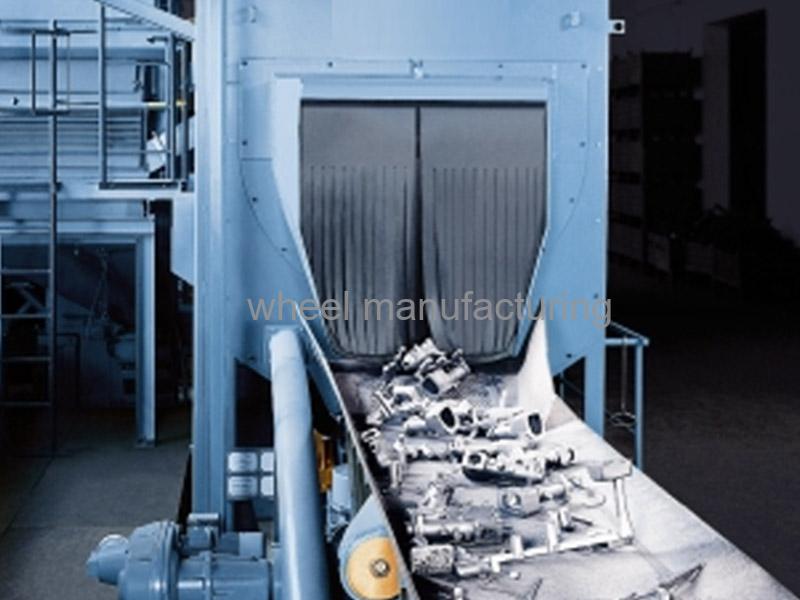

В дробеструйной машине DTF отливки непрерывно очищаются в процессе непрерывной подачи. Заготовки вращаются в разных направлениях внутри осциллирующей камеры, обеспечивая воздействие абразивного потока на все поверхности.
Альтернативная версия (более техническая):
Принцип работы дробеструйной машины серии DTF заключается в непрерывной обработке отливок с помощью системы равномерной подачи. Детали вращаются в разных направлениях в колеблющейся камере, равномерно обрабатывая все поверхности абразивным потоком.
Усовершенствованная система струйной очистки DTF: многоугольная желобчатая конструкция для превосходной эффективности очистки.
В отличие от традиционных барабанных систем подачи, серия DTF включает в себя инновационный многоугольный желоб со стратегически расположенными дробильными колесами, выровненными вдоль продольной оси над потоком отливки. Такая конструкция обеспечивает непревзойденную эффективность очистки для литейных производств.
Преимущества продукта
Простота в эксплуатации и обслуживании
Длительный срок службы
Высокая эффективность при низких затратах на техническое обслуживание.
Износостойкие детали, изготовленные из специального высокопрочного сплава.
Двухцентровая конструкция диска
Выбор между прямым приводом и ременной передачей.
Основные преимущества нашей запатентованной конструкции:
Непрерывная автоматизированная обработка
Обрабатывает смешанные отливки, литники и питатели в единой автоматизированной последовательности, исключая ручное вмешательство.
Оптимизированное воздействие на поверхность
Геометрическая конструкция желоба обеспечивает обработку пескоструйным аппаратом на 360°, подвергая абразивным потокам все поверхности деталей.
Мягкое, но эффективное кувыркание
Точно спроектированная система вращения защищает хрупкие отливки, обеспечивая при этом максимальную эффективность очистки.
Технические особенности
✓ Многоугольная дробеструйная машина
✓ Автоматизированная система очистки отливок
✓ Непрерывная сквозная дробеструйная обработка
✓ Оборудование для смешанной обработки литья
✓ Решения для автоматизации литейного производства
✓ Технология абразивной обработки без вращения барабана
Сценарии применения
✓ Идеально подходит для автомобильных отливок, корпусов клапанов, фитингов для труб и компонентов сложной геометрии, требующих полной обработки поверхности.
✓ Оцените разницу между традиционными барабанными системами и нашей технологией многоугольных желобов — запросите демонстрацию продукта уже сегодня.

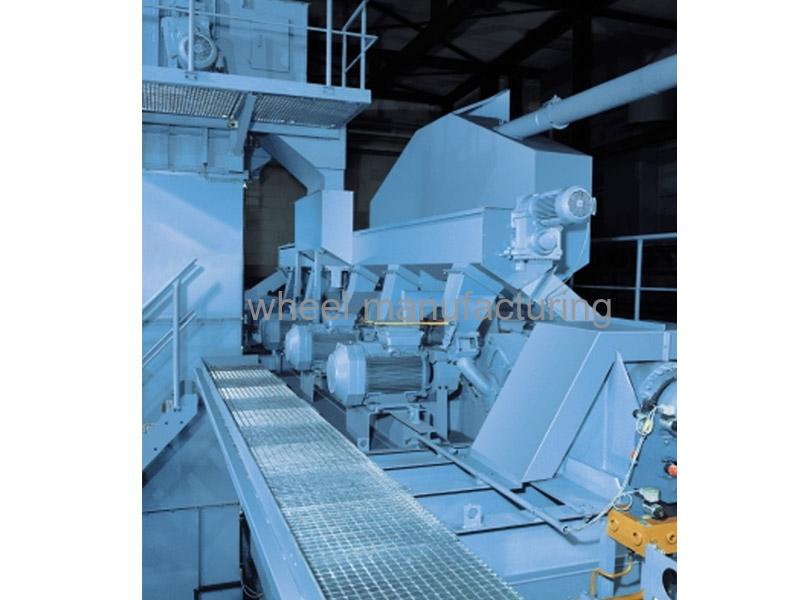

Применение на территории заказчика
Технические параметры
Власть | WWF105x500 | WWF70x500
2450 об/мин/85
РС | WWF70x500
2300 об/мин/80
РС | WWF70x38
0
73 м/с (50 Гц) | WWF70x34
0
78 м/с (60 Гц) |
2450 об/мин/85
РС | 2230 об/мин/78
РС |
5.5 | | | | | | |
7.5 | | | | | | |
11 | | | | | 125 | 105 |
15 | | | | | 180 | 160 |
18.5 | | | | | 250 | 210 |
22 | | | | 260 | 300 | 260 |
30 | | | | 375 | 425 | 375 |
37 | | | | 475 | 540 | 475 |
45 | 514 | | | 580 | | |
55 | 651 | | 600 | | | |
75 | 926 | | | | | |
90 | 1133 | 1200 | | | | |
110 | 1200 | 1200 | | | | |

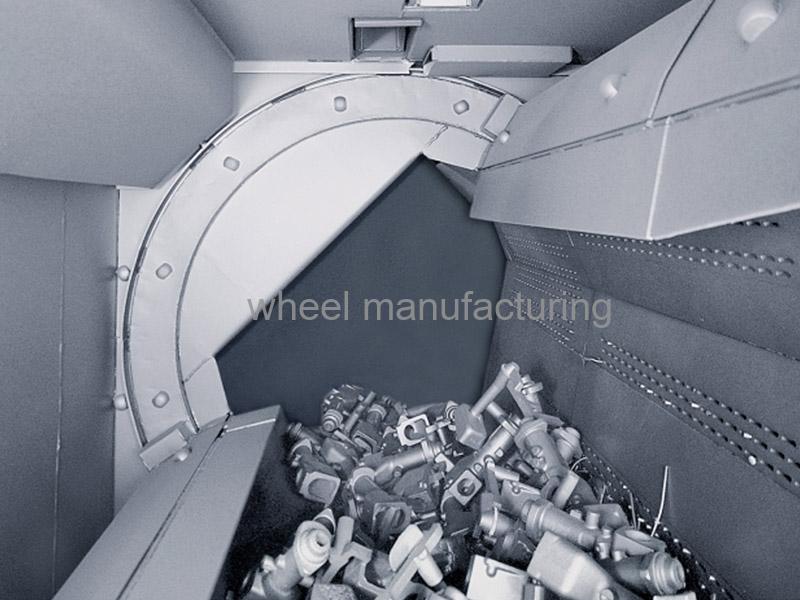

В отличие от традиционных барабанных машин с проходной подачей, модель Wheel DTF имеет многоугольную желобчатую конструкцию. Дробильные колеса расположены продольно и находятся непосредственно над непрерывным потоком отливок.
Эта инновационная конфигурация предлагает ряд ключевых преимуществ:
Непрерывная очистка смешанных отливок, включая литники и питатели, без необходимости какого-либо ручного вмешательства.

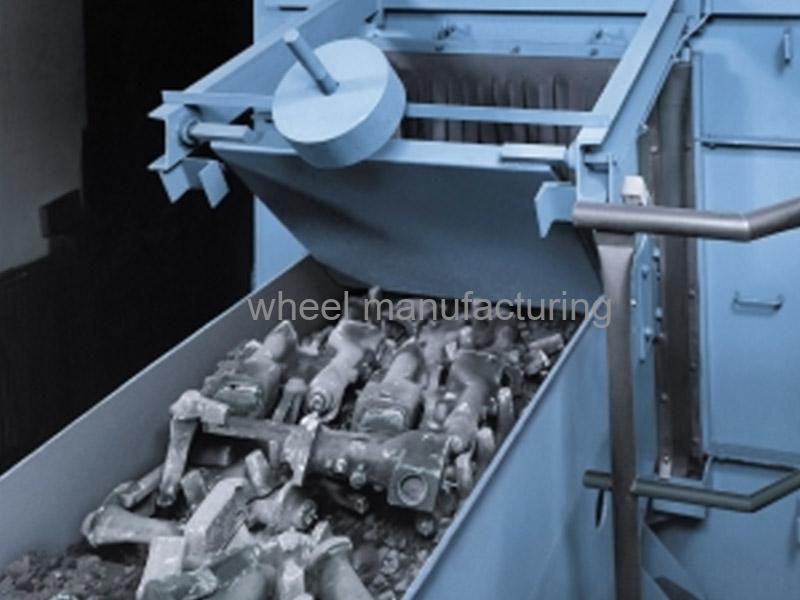

Многоугольный желоб обеспечивает полное воздействие струи дроби на все поверхности отливки, гарантируя при этом мягкое и равномерное перемешивание на протяжении всего процесса.
Система обеспечивает расширенную зону пескоструйной очистки, позволяя равномерно распределять отливки для обеспечения стабильного процесса обработки.
Благодаря расположению абразивных колес непосредственно над потоком материала, абразивная энергия используется с максимальной эффективностью.
К дополнительным преимуществам данной конструкции относятся:
Отсутствие движущихся механических компонентов внутри зоны пескоструйной обработки исключает риск заклинивания заготовки.
Стабильный и контролируемый объем производства отливок.
Высокая производительность — до 35 тонн в час, обработка отдельных деталей весом до 150 кг.
Простая и бесшовная интеграция станка DTF в существующие производственные линии.
Часто задаваемые вопросы: Автоматическая машина для сквозной пескоструйной очистки (серия DTF)
В1: Для каких типов заготовок предназначен станок DTF?Он предназначен для непрерывной обработки длинных и плоских металлических заготовок, включая стальные листы, профили, двутавровые балки, трубы, конструкционные детали и отливки правильной формы. В2: В чем его главное преимущество перед дробеструйными машинами периодического действия?Конструкция с проходной подачей обеспечивает непрерывное производство за счет роликового конвейера, что гарантирует значительно более высокую производительность, стабильное качество очистки и снижение трудозатрат, а также может быть непосредственно интегрирована в автоматизированные производственные линии. В3: Какие абразивные материалы можно использовать с этим станком?Он совместим со стальной дробью, стальным абразивом, дробью из нержавеющей стали, оксидом алюминия и стеклянными шариками. Выбор абразивного материала зависит от материала заготовки и требуемой чистоты поверхности, от интенсивного удаления окалины до тонкой подготовки поверхности. В4: Как обеспечивается равномерная очистка всех поверхностей обрабатываемых деталей?Несколько высокоэффективных пескоструйных колес установлены под оптимальными углами вокруг герметичной камеры для обработки верхней, нижней и боковых поверхностей. Скорость конвейера регулируется в соответствии с различными требованиями к интенсивности очистки.
